Anwendung

KNOLL Scharnierbandförderer S sind Anlagen zum Transportieren von Metallspänen und kleinen Teilen.

Dezentraler Einsatz an einzelnen und verketteten Werkzeugmaschinen
Zentraler Einsatz zum Entsorgen von Maschinengruppen und kompletten Fertigungsbereichen
Geeignet für lange Späne, Späneknäuel und Wollspäne
Geeignet für Trocken- und Nassbearbeitung

Eigenschaften	Nutzen
Sicherheits-Rutschkupplung	Effektiver Überlastschutz
Einfacher Aufbau	Hohe Servicefreundlichkeit
Kundenindividuelle Konstruktion	Bestmögliches Abdecken der Anforderungen

Beschreibung

Hauptfunktionen

Aufnehmen der Späne/Teile
Transportieren der Späne/Teile auf dem oberen Bandtrum zur Abwurfstelle

Zusätzlich bei Nassbearbeitung

Aufnehmen des Kühlschmierstoffs (KSS)
Trennen von Spänen und KSS
Puffern des KSS
Transportieren des KSS zur Aufbereitung, Rückpumpstation oder Maschine

Endlos-Scharnierband

2 Rollenkettenstränge, die mit Stahlplatten verbunden sind
Zwangsgeführter Kettenumlauf
Spannen durch einfaches Verstellen der Lageraufnahmen

Kombinationsmöglichkeiten
Für weitere Anforderungen kombinieren wir die Förderer auf Wunsch mit

Filteranlagen zum Reinigen des KSS und Versorgen der Werkzeugmaschine
Spänezerkleinerern zum Erzeugen pump- oder saugfähiger Späne
Rückpumpstationen zum Transportieren von Spänen und KSS zur Zentralanlage
Saugstationen zum Transportieren von Spänen zur Zentralanlage

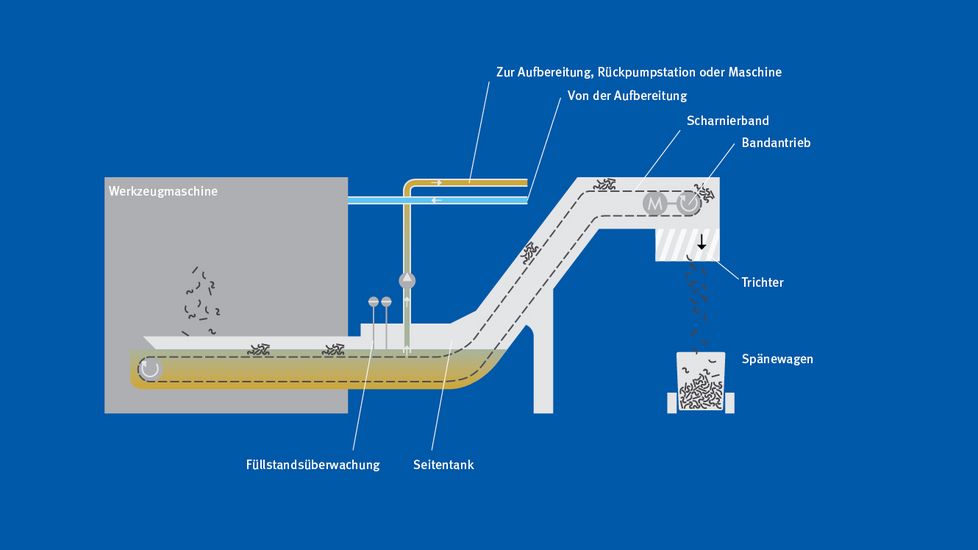

Schema

Downloads

Förderanlage

Scharnierbandförderer S

Datenblatt

pdf (791 KB)
