Anwendung

KNOLL Kratzbandförderer K sind Anlagen zum Transportieren von Metallspänen und kleinen Teilen.

Dezentraler Einsatz an einzelnen und verketteten Werkzeugmaschinen
Zentraler Einsatz zum Entsorgen von Maschinengruppen und kompletten Fertigungsbereichen
Geeignet für kurze Späne (z.B. Stahl, Messing, Aluminium, Kupfer, Guss)
Geeignet für Trocken- und Nassbearbeitung

Eigenschaften	Nutzen
Sicherheits-Rutschkupplung	Effektiver Überlastschutz
Absaugen des Kühlschmierstoffs (KSS) aus dem Trog	Hoher Volumenstrom möglich
Spaltfilter im Trog vor der Absaugleitung	Gute Vorabscheidung der Späne
Einfacher Aufbau	Hohe Servicefreundlichkeit
Kundenindividuelle Konstruktion	Bestmögliches Abdecken der Anforderungen

Beschreibung

Hauptfunktionen

Aufnehmen der Späne/Teile
Transportieren der Späne/Teile auf dem Behälterboden zur Abwurfstelle

Zusätzlich bei Nassbearbeitung

Aufnehmen des Kühlschmierstoffs (KSS)
Trennen von Spänen und KSS
Puffern des KSS
Transportieren des KSS zur Aufbereitung, Rückpumpstation oder Maschine

Endlos-Kratzband

2 Rollenkettenstränge, die mit Kratzerleisten verbunden sind
Zwangsgeführter Kettenumlauf
Spannen durch einfaches Verstellen der Lageraufnahmen

Kombinationsmöglichkeiten
Für weitere Anforderungen kombinieren wir die Förderer auf Wunsch mit

Filteranlagen zum Reinigen des KSS und Versorgen der Werkzeugmaschine
Spänezerkleinerern zum Erzeugen pump- oder saugfähiger Späne
Rückpumpstationen zum Transportieren von Spänen und KSS zur Zentralanlage
Saugstationen zum Transportieren von Spänen zur Zentralanlage

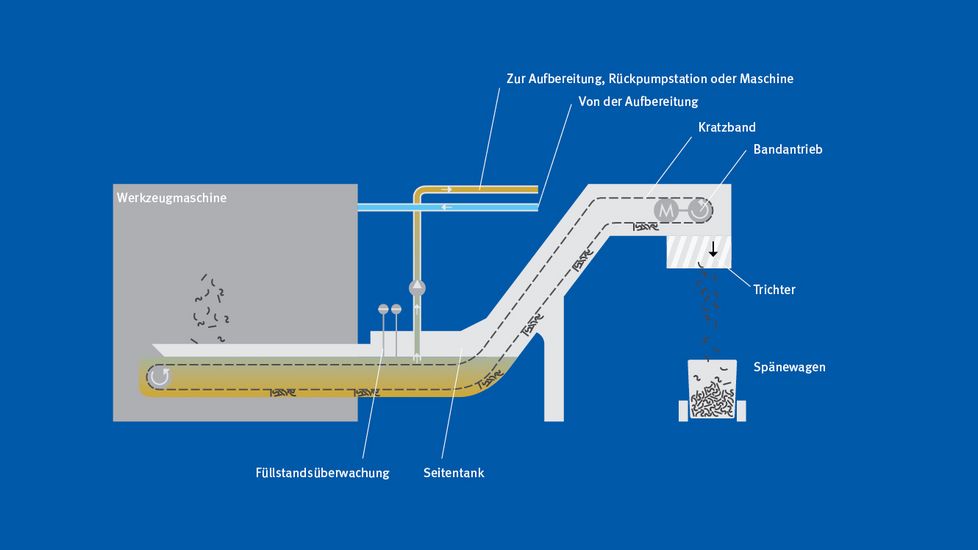

Schema

Downloads

Förderanlagen

Kratzbandförderer K

Datenblatt

pdf (711 KB)
