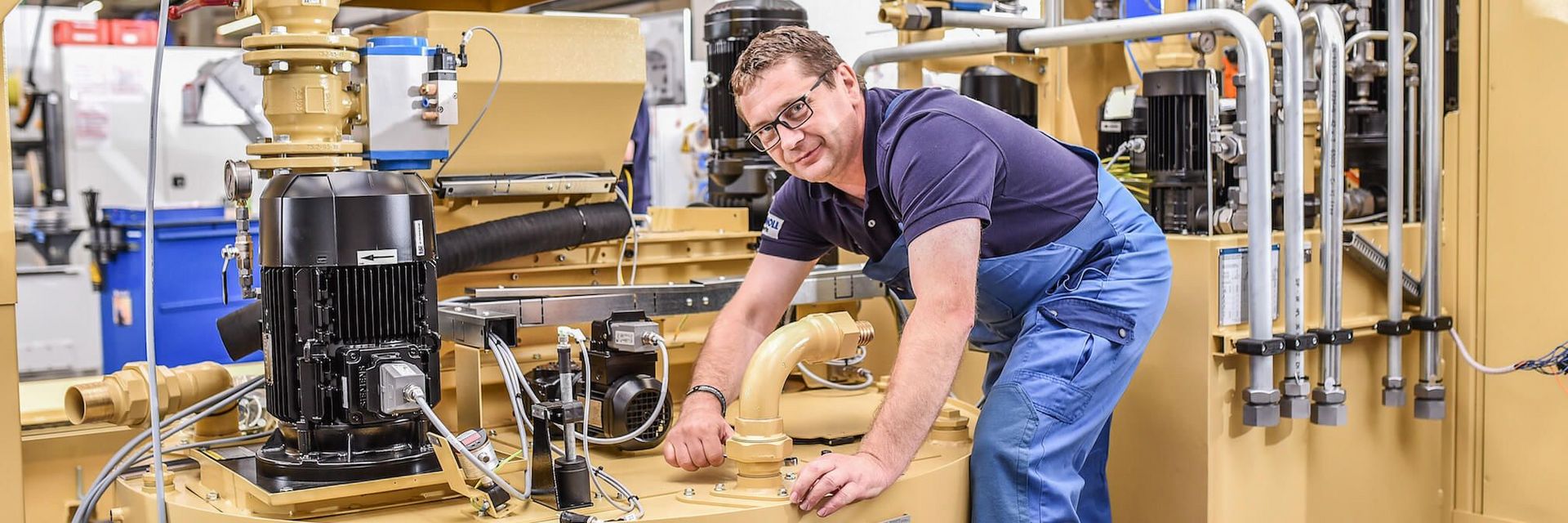

Mitarbeiter der KNOLL Maschinenbau GmbH montiert Rückpumpstation RIK

Rückpumpstation RIK

Einsatzbereiche

Integrierte Rückpumpstationen sind kompakte Förderanlagen zur Integration in ein Maschinenbett. Sie dienen zum mannlosen Transport von kleinen bis mittleren Span- und KSS-Mengen aus der Bearbeitungsmaschine zu einem Abscheider/Filter. Die Konstruktion vereint die Eigenschaften herkömmlicher Lösungen aus Späneförderer und separater Pumpstation zu einer kombinierten Einheit. Besonders geeignet sind KSS und Späne, die bei Schneidbearbeitungen von Werkstoffen wie Stahl, Guss oder Aluminium anfallen.

Eigenschaften

Nutzen

Vollautomatischer KSS- und Spantransport

Kein manueller Eingriff erforderlich

Kompakte Bauweise durch Maschinenintegration

Geringer Platzbedarf außerhalb der Maschine

Geringe Bauhöhe

Ideal für Automatisierungseinrichtungen

Spänezerkleinerer nachrüstbar

Anpassung an erweiterte Anforderungen

Fördertrog individuell

Spanaufnahme an Maschine anpassbar

Wartungsbereiche außerhalb der Maschine Problemlose Zugänglichkeit

Kombinationsmöglichkeiten

Für weitere Anforderungen kombinieren wir integrierte Rückpumpstationen auf Wunsch mit

  • Spänezerkleinerern zum Erreichen pumpfähiger Späne
  • Zentraler Abscheide-/Filteranlage zum Reinigen des KSS und Versorgen der Maschinen
  • Saugstationen zum weiteren Transportieren der Späne zur Zentralanlage und zum Container-Bahnhof
  • Zentrifugen und Brikettieranlagen zum Weiterbehandeln der Späne

Hauptfunktionen

  1. Aufnehmen der Späne samt KSS im Schneckentrog
  2. Transportieren der Späne mit Hilfe der Förderschnecke(n) zum Spänezerkleinerer
  3. Einziehen und Zerkleinern der Späne durch den Spänezerkleinerer (Option) und Einbringen in den Vorlagebehälter
  4. Dosieren des Späne-/KSS-Gemischs mittels Kreisräumer zur Rückförderpumpe
  5. Transportieren des Späne-/KSS-Gemischs durch die Rückförderpumpe zur Abscheide-/Filteranlage

Downloads

Rückpump-/Rückförderstationen

Rückpumpstationen R

Datenblatt
Datenblatt
pdf (1 MB)

Hier finden Sie unser komplettes Fördererprogramm:
