Anwendung

KNOLL Plattenbandförderer P-40-L sind Anlagen zum Transportieren von Laser-, Stanz- und Blechteilen.

Dezentraler Einsatz an einzelnen und verketteten Blechteilen beim Laserschneiden, Nibbeln und Stanzen sowie Schüttgütern
Zentraler Einsatz zur Entsorgung von Maschinengruppen und kompletten Fertigungsbereichen
Geeignet für Trockenbearbeitung

Eigenschaften	Nutzen
Platten ohne Scharniere	Hohe Lebensdauer
Profilierte Platten	Hohe Stabilität
Geschraubte Platten und Umlenkelemente	Hohe Servicefreundlichkeit
Kundenindividuelle Konstruktion	Bestmögliches Abdecken der Anforderungen

Beschreibung

Hauptfunktionen

Aufnehmen der Teile
Transportieren der Teile auf dem oberen Bandtrum zur Abwurfstelle

Endlos-Plattenband

2 Rollenkettenstränge, die über Konsolen mit Stahlplatten verschraubt sind
Zwangsgeführter Kettenumlauf
Spannen durch einfaches Verstellen der Lageraufnahmen

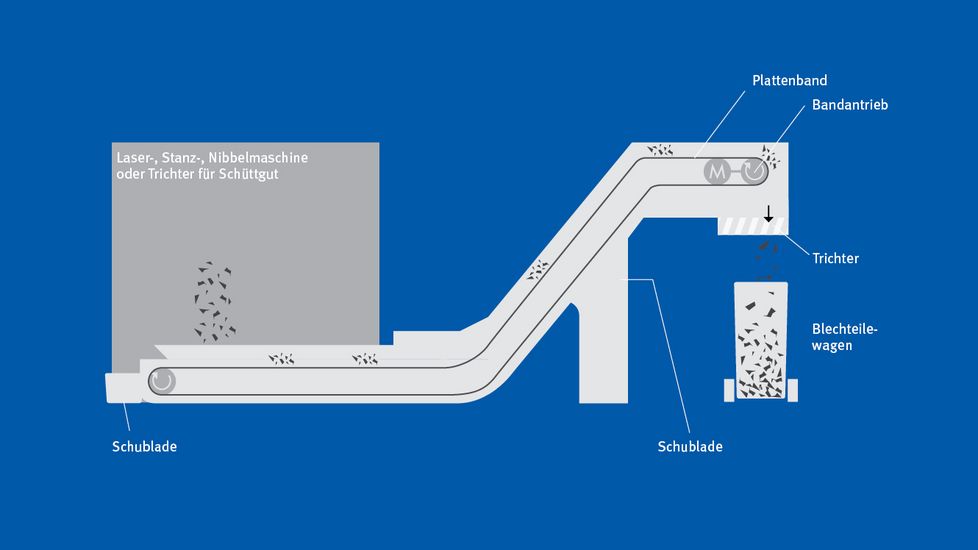

Schema

Downloads

Förderanlage

Plattenbandförderer P-40-L

Datenblatt

pdf (750 KB)
