Anwendung

KNOLL-Plattenbandförderer P sind Anlagen zum Transportieren von Metallspänen und kleinen Teilen.

Dezentraler Einsatz an einzelnen und verketteten Werkzeugmaschinen
Zentraler Einsatz zum Entsorgen von Maschinengruppen und kompletten Fertigungsbereichen
Geeignet für lange Späne, Späneknäuel, Wollspäne (auch in Kombination mit kurzen Spänen)
Geeignet für Nass- und Trockenbearbeitung

Eigenschaften	Nutzen
Platten ohne Scharniere	Hohe Lebensdauer
Profilierte Platten	Hohe Stabilität
Gelochte Platten	Gute Vorabscheidung der Späne
Vorfilter (für P-40-F)	Minimale Spänelast für nachfolgende Aufbereitung
Geschraubte Platten und Umlenkelemente	Hohe Servicefreundlichkeit
Kundenindividuelle Konstruktion	Bestmögliches Abdecken der Anforderungen

Beschreibung

Hauptfunktionen

Aufnehmen der Späne
Transportieren der Späne auf dem oberen Bandtrum zur Abwurfstelle

Zusätzlich bei Nassbearbeitung

Aufnehmen des Kühlschmierstoffs (KSS)
Trennen von Spänen und KSS
Puffern des KSS
Transportieren des KSS zur Aufbereitung, Rückpumpstation oder Maschine

Endlos-Plattenband

2 Rollenkettenstränge, die über Konsolen mit Stahlplatten verschraubt sind
Zwangsgeführter Kettenumlauf
Spannen durch einfaches Verstellen der Lageraufnahmen

Kombinationsmöglichkeiten
Für weitere Anforderungen kombinieren wir die Förderer auf Wunsch mit

Filteranlagen zum Reinigen des KSS und Versorgen der Werkzeugmaschine
Spänezerkleinerern zum Erzeugen pump- oder saugfähiger Späne
Rückpumpstationen zum Transportieren von Spänen und KSS zur Zentralanlage
Saugstationen zum Transportieren von Spänen zur Zentralanlage

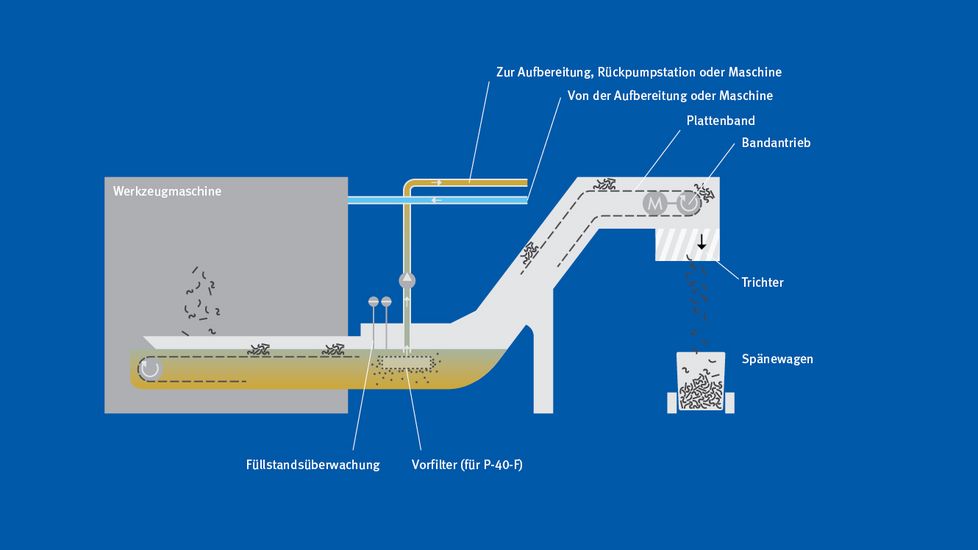

Schema
