Produkte - Einzelanlagen - Förderanlagen - Magnetbandförderer M

Förderanlage Magnetbandförderer M - KNOLL Maschinenbau GmbH

Anwendung

KNOLL Magnetbandförderer M sind Anlagen zum Transportieren von ferromagnetischen Spänen und kleinen Teilen.

Dezentraler Einsatz an einzelnen und verketteten Werkzeugmaschinen
Zentraler Einsatz zum Entsorgen von Maschinengruppen und kompletten Fertigungsbereichen
Geeignet für kurze Stahl- oder Gussspäne (z.B. beim Abwälzfräsen) und Stanzabfälle
Geeignet für Trocken- und Nassbearbeitung
Nicht geeignet für antimagnetische Stähle, NE-Metalle und lange Späne/Späneknäuel ab 150 mm Länge

Eigenschaften	Nutzen
Einfacher Aufbau	Hohe Servicefreundlichkeit
Magnetisches Wirkprinzip	Sehr gute Abscheidung auch kleinster Partikel
Kundenindividuelle Konstruktion	Bestmögliches Abdecken der Anforderungen
Spänetransport außerhalb des abgedichteten Fördertrogs	Geringer Verschleiß, hohe Lebensdauer

Beschreibung

Hauptfunktionen

Aufnehmen der Späne/Teile
Transportieren der Späne/Teile auf dem Förderblech zur Abwurfstelle

Zusätzlich bei Nassbearbeitung

Aufnehmen des KSS
Trennen von Spänen und KSS
Puffern des KSS
Transportieren des KSS zur Aufbereitung, Rückpumpstation oder Maschine

Endlos-Magnetband

2 Rollenkettenstränge, die mit Trägerleisten und Permanentmagneten verbunden sind
Zwangsgeführter Kettenumlauf
Automatisches Spannen

Kombinationsmöglichkeiten
Für weitere Anforderungen kombinieren wir die Förderer auf Wunsch mit

Filteranlagen zum Reinigen des KSS und Versorgen der Werkzeugmaschine
Spänezerkleinerern zum Erzeugen pump- oder saugfähiger Späne
Rückpumpstationen zum Transportieren von Spänen und KSS zur Zentralanlage
Saugstationen zum Transportieren von Spänen zur Zentralanlage

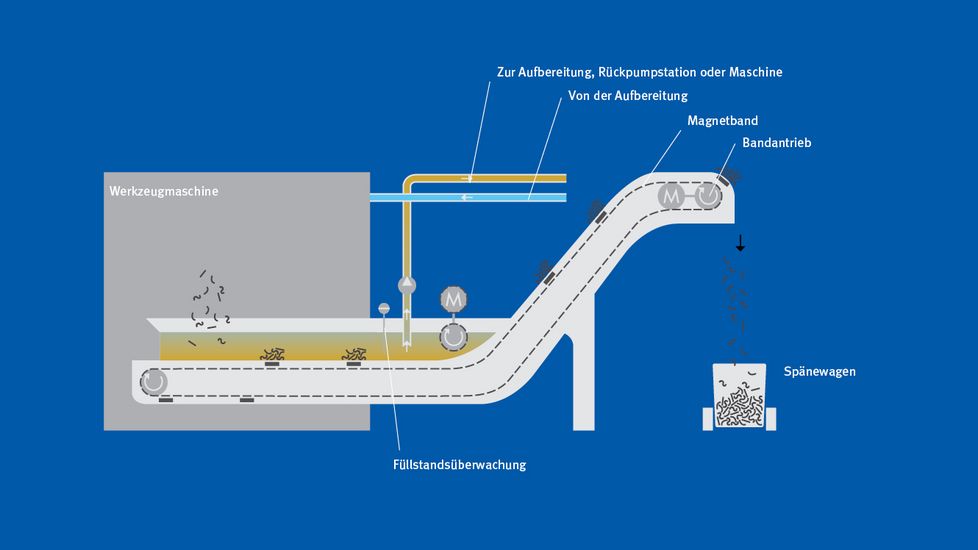

Schema

Downloads

Förderanlagen

Magnetbandförderer M

Datenblatt

pdf (742 KB)
