Produkte - Einzelanlagen - Förderanlagen - Kratzbandförderer SF

Förderanlage Kratzbandförderer SF - KNOLL Maschinenbau GmbH

Anwendung

KNOLL Kratzbandförderer SF sind Anlagen zum Sammeln und Trennen von Spänen und Kühlschmierstoffen (KSS). Für eine noch bessere Aufbereitung des KSS kann zusätzlich ein Filtrationsprozess integriert werden.

Aufstellung als Einzelanlage für eine Werkzeugmaschine
Aufstellung als Zentralanlage für mehrere Werkzeugmaschinen
Geeignet für kurze Stahlspäne, Nadelspäne (z.B. Messing), Gussspäne, Gussabrieb und Schleifschlämme
Geeignet für Nassbearbeitung

Eigenschaften	Nutzen
Sicherheits-Rutschkupplung	Effektiver Überlastschutz
Einfacher Aufbau	Hohe Servicefreundlichkeit
Kundenindividuelle Konstruktion	Bestmögliches Abdecken der Anforderungen

Beschreibung

Hauptfunktionen

Aufnehmen des Späne- und KSS-Gemischs
Trennen von Spänen und KSS durch Sedimentation
Transportieren der Späne auf dem Behälterboden zur Abwurfstelle
Puffern des KSS
Transportieren des KSS zu den Filtern
Transportieren des KSS zu den Maschinen

Endlos-Kratzband

2 Rollenkettenstränge, die mit Kratzerleisten verbunden sind
Ungeführter Kettenumlauf (hängendes Band)
Kein Nachspannen notwendig

Kombinationsmöglichkeiten
Für weitere Anforderungen kombinieren wir die Förderanlagen auf Wunsch mit

Anlagen zum Nachbehandeln von Spänen
Anlagen zum Fördern der Späne in Container

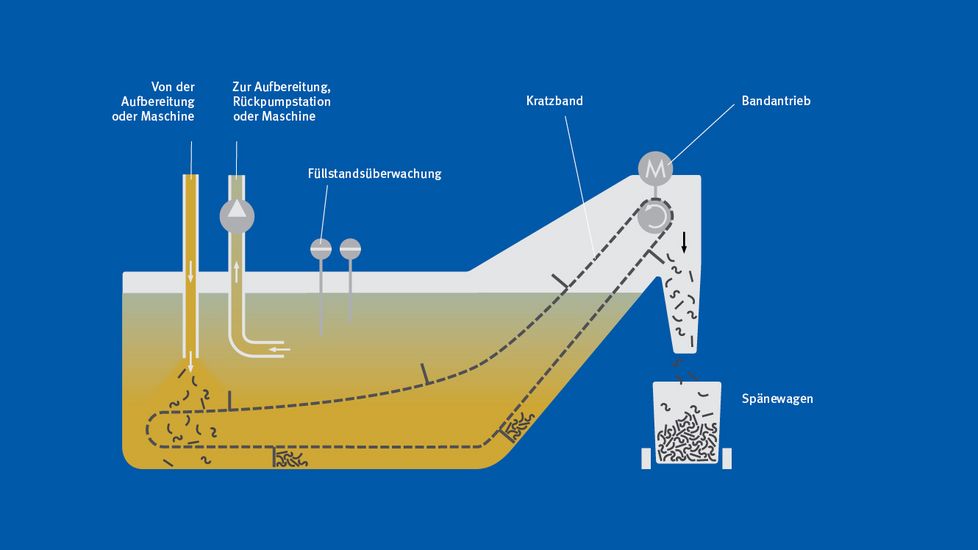

Schema

Downloads

Förderanlage

Kratzbandförderer SF

Datenblatt

pdf (754 KB)
