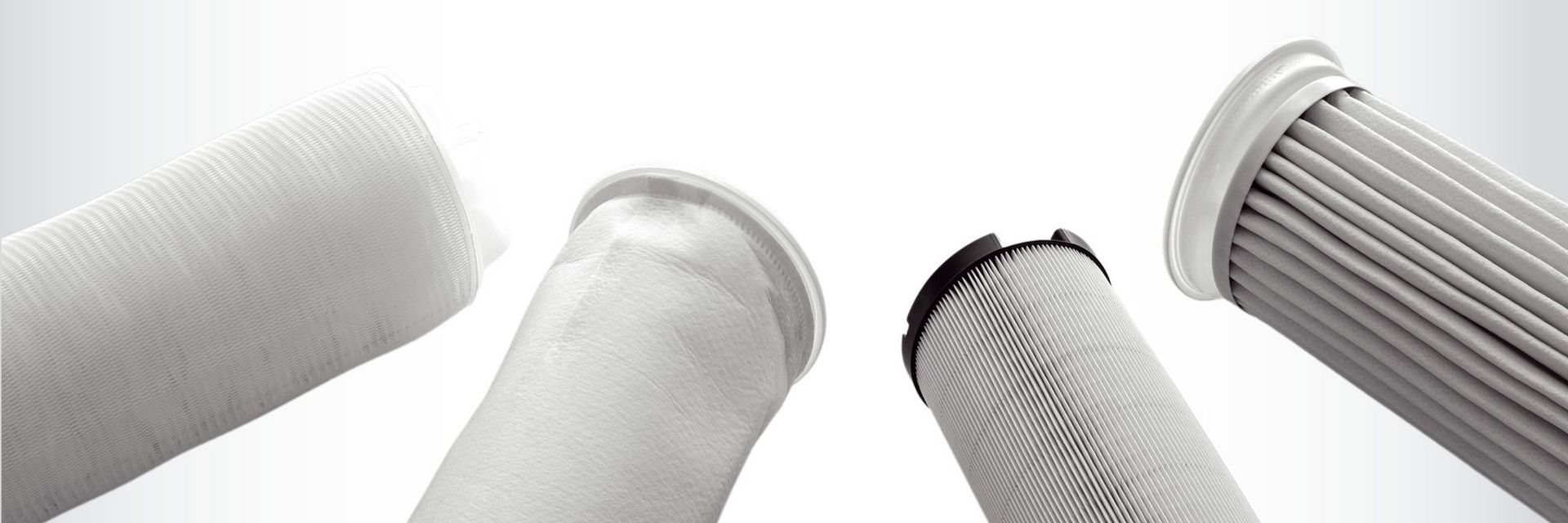

KNOLL Topffilter UniPur sind Einrichtungen zum Reinigen von Kühlschmierstoffen (KSS). Sie bilden eine kostengünstige, manuelle Alternative zu selbstreinigenden Filtern. Für ein Gehäuse gibt es verschiedene Filterelemente, die je nach Anforderung Filterfeinheiten von 1 µm bis 100 µm erreichen.
Der UniPur ist vielseitig einsetzbar
• im Haupt- oder Nebenstrom
• als Zusatzfilter (weitere Filterstufe, Badpflege, Polizeifilter)
• als eigenständiger Filter bei kleinen Volumenströmen
Eigenschaften | Nutzen |
---|---|
Viele passende Filtereinsätze verfügbar | Hohe Flexibilität beim Ändern der Anforderungen an die Filterfeinheit |
Einfacher Filterwechsel | Geringe Wartungskosten |

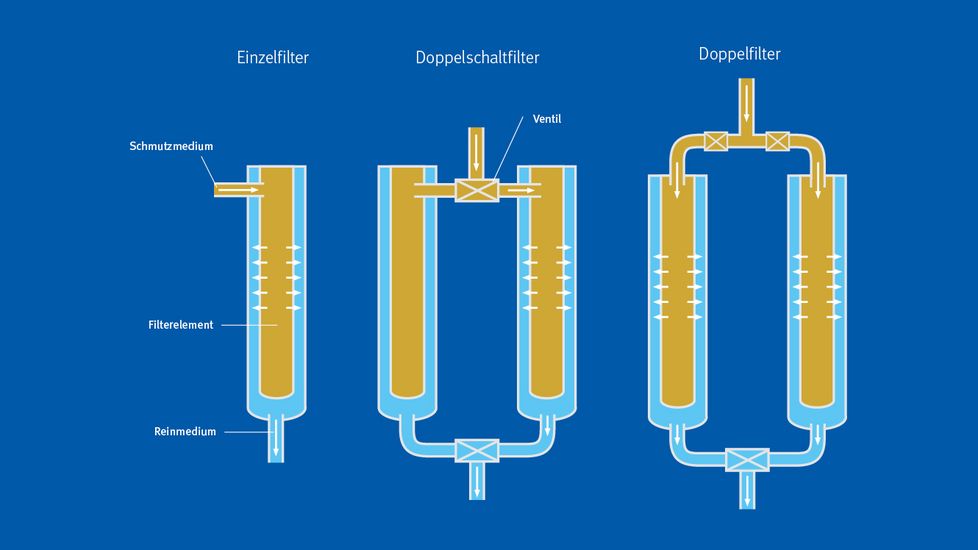

Funktion
Filtern
1) Eine Pumpe fördert den verschmutzten KSS von oben in den Filtertopf
2) Die Flüssigkeit strömt durch das Filterelement, welches die Schmutzpartikel zurückhält
3) Der gereinigte KSS tritt unten aus dem Filtertopf aus
Regenerieren
1) Die aufgefangenen Schmutzpartikel behindern den KSS-Durchfluss
2) Der Eingangsdruck steigt an
3) Austauschen der Filterelemente bei Erreichen eines definierten Drucks
- Filter mit Differenzdruckschalter: Meldung bei voreingestellten Druck
- Filter mit Manometer: Periodische Sichtkontrolle notwendig
Ausführung als Doppelschaltfilter
• Funktion wie bei Einzelfilter
• Umschaltbarkeit ermöglicht den Filterwechsel während des Betriebs
Ausführung als Doppelfilter
• Funktion wie bei Einzelfilter
• Parallele Durchströmung beider Filtergehäuse und somit Erhöhung der Durchflussmenge
Kombinationsmöglichkeiten
Für weitere Anforderungen kombinieren wir den UniPur auf Wunsch mit
• Förderanlagen zum Transportieren der Späne
• Filteranlagen zum Reinigen des KSS und Versorgen der Werkzeugmaschine
