Produkte - Einzelanlagen - Filteranlagen - Vakuumrotationsfilter VRF & VRF 250

Einsatzbereiche

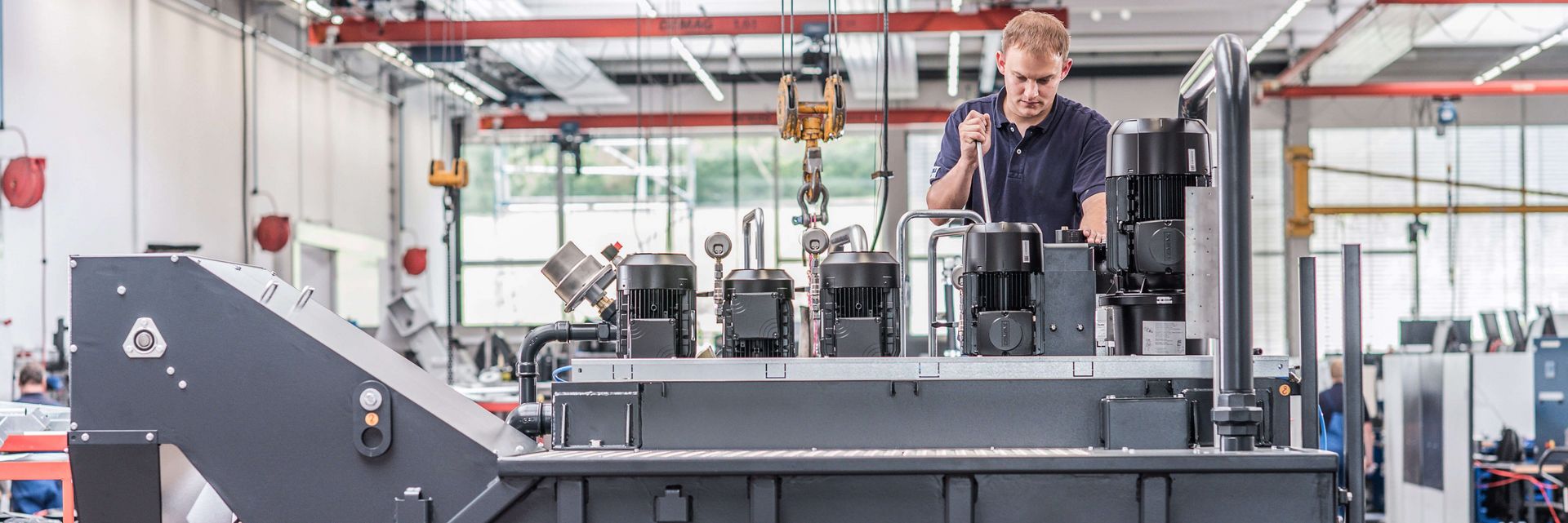

KNOLL Vakuumrotationsfilter VRF sind Rückspülfilter zum Reinigen von Kühlschmierstoffen (KSS) spanabhebender Bearbeitungsverfahren.

Verwendung als eigenständige Reinigungseinheit oder in Kombination mit Späneförderern (z.B. an
Bearbeitungszentren)
Lokaler (für eine Werkzeugmaschine) oder zentraler Einsatz (für mehrere Werkzeugmaschinen) möglich

Eigenschaften	Nutzen
Kompakte Bauweise	Platzsparende Aufstellung
Keine Filterverbrauchsstoffe	Niedrige Betriebskosten
Intergriertes Kratzband	Problemloser Austrag von Spänen, auch von Leichtmetall
Universell einsetzbar für unterschiedliche Bearbeitungsverfahren, Werkstoffe, Kühlschmierstoffe, Volumenströme und Reinheitsgrade	Einfache Auslegung und Planung
Modularer Baukasten	Spezifische Anlage nach Kundenanforderung Kurze Lieferzeit Gute Ersatzteilverfügbarkeit
Plug-and-Play durch universelle, digitale Schnittstellen	Schnelle Installation und Inbetriebnahme
Erhältlich als Modulanlage oder Sonderanlage	Individuelle Wahlmöglichkeit mit Einfluss auf Preis, Lieferzeit und Wunschausführung

Beschreibung

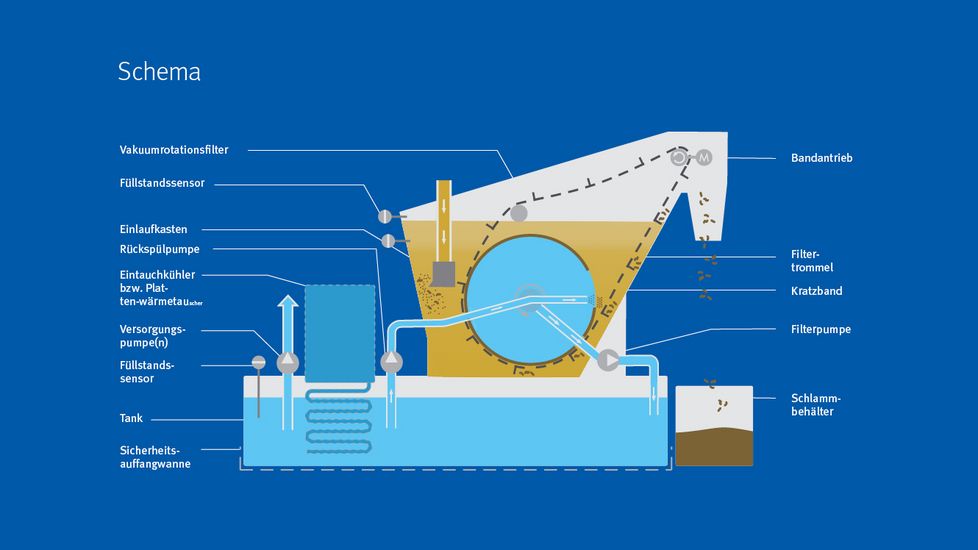

Filterprozess

Schmutzflüssigkeit strömt durch den Einlaufkasten in den Filter.
Die Filterpumpe saugt Schmutzflüssigkeit in das Innere der Filtertrommel.
Filtergewebe auf der Filtertrommel hält Schmutzpartikel beim Durchströmen zurück.
Die Schmutzpartikel bilden einen Filterkuchen, der auch kleinere Partikel abscheidet.
Die Filterpumpe fördert die gereinigte Flüssigkeit in den Tank.
Nieder- und Hochdruckpumpen versorgen die Werkzeugmaschine bedarfsgerecht mit gereinigtem KSS.

Regenerationsprozess

Der wachsende Filterkuchen erhöht den Strömungswiederstand, der Unterdruck steigt an.
Bei einem definierten Unterdruck dreht sich die Filtertrommel und die Rückspülpumpe löst den Filterkuchen.
Das Kratzband fördert den abgesunkenen Schlamm aus dem Filter in den Schlammbehälter.
