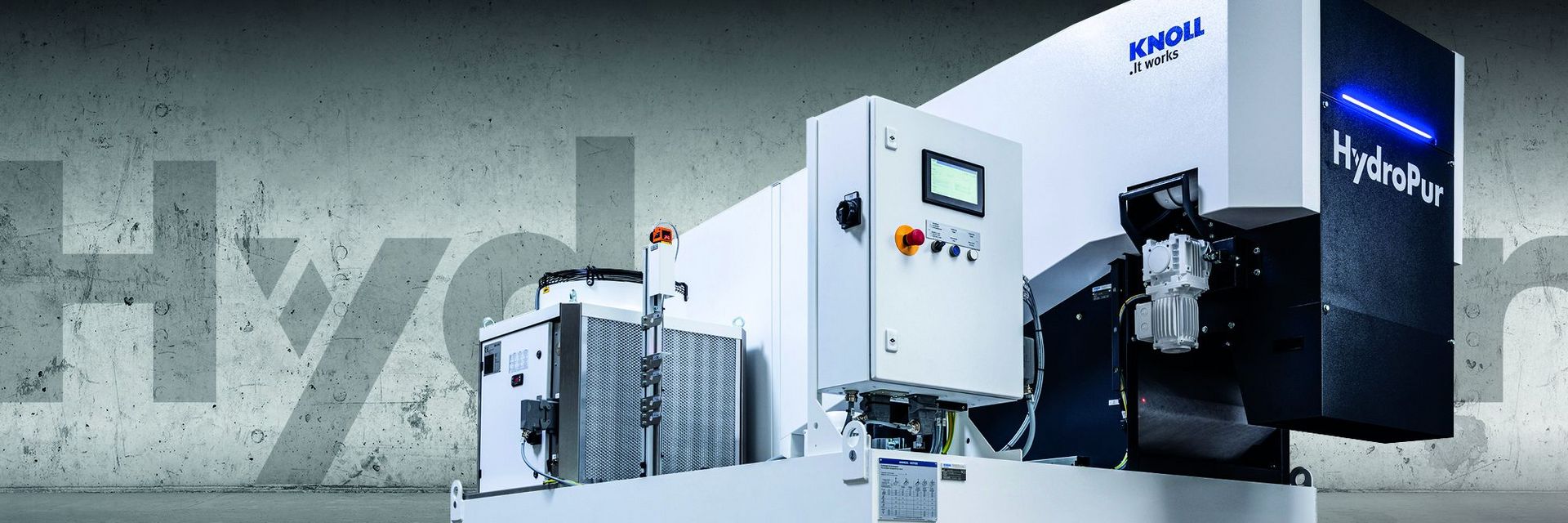

Hydrostatfilter HydroPur

Einsatzbereiche

Die Filteranlage HydroPur ist ein Vliesfilter zum Reinigen von Kühlschmierstoffen (KSS) spanabhebender Bearbeitungsverfahren. Sie findet Verwendung als eigenständige Reinigungseinheit (z.B. beim Schleifen) oder als Ergänzung zu Späne-Transportsystemen (z.B. beim Fräsen).

Eigenschaften	Nutzen
Höherer hydrostatischer Druck im Vergleich zu Flachbettfiltern	• Höherer Volumenstrom • Geringerer Vliesverbrauch • Besserer Reinheitsgrad
Aufbau eines homogenen Filterkuchens, insbesondere beim Schleifen	• Gute Filterqualität • Kurze Lieferzeit
Standardisierte Bauweise	Attraktives Preis-Leistungs-Verhältnis
Modularer Aufbau mit konfigurierbaren Funktionseinheiten	Optimale Abdeckung der Kundenanforderungen
Plug-and-Play durch universelle, digitale Schnittstelle	Schnelle Installation und Inbetriebnahme
Steuerung mit KNOLL SmartConnect	Einfache Bedienung und Überwachung, auch mit Smartphone oder Tablet

Beschreibung

Filterprozess

Der verschmutzte KSS gelangt von der Werkzeugmaschine in die Filtermulde
Durch den hydrostatischen Druck strömt die Flüssigkeit durch das Filtervlies, welches die Schmutzpartikel zurückhält
Die Schmutzpartikel bilden einen Filterkuchen, der auch kleinste Partikel abscheidet
Die Reinflüssigkeit fließt in die Filterkammer und sammelt sich im Reintank
Versorgungspumpen beliefern die Werkzeugmaschine bedarfsgerecht mit gereinigtem KSS

Regenerationsprozess

Der wachsende Filterkuchen erhöht den Strömungswiderstand
Das Flüssigkeitsniveau in der Filtermulde steigt an
Bei einem definierten Niveau schaltet der Bandantrieb ein
Der Trägergurt transportiert ein Stück sauberes Filtervlies auf die Filterfläche
Das Niveau der Flüssigkeit nimmt wieder ab
Ein Schlammbehälter oder eine Aufwickeleinheit nehmen das verschmutzte Filtervlies auf

Schema

Downloads

Filteranlage

Hydrostatfilter HydroPur

Datenblatt

Datenblatt

pdf (1 MB)

Filteranlage

Hydrostatfilter HydroPur

Flyer

Flyer

pdf (1,001 KB)
