Produkte - Einzelanlagen - Filteranlagen - Schwerkraftbandfilter PF

Filteranlage Schwerkraftbandfilter PF - KNOLL Maschinenbau GmbH

Anwendung

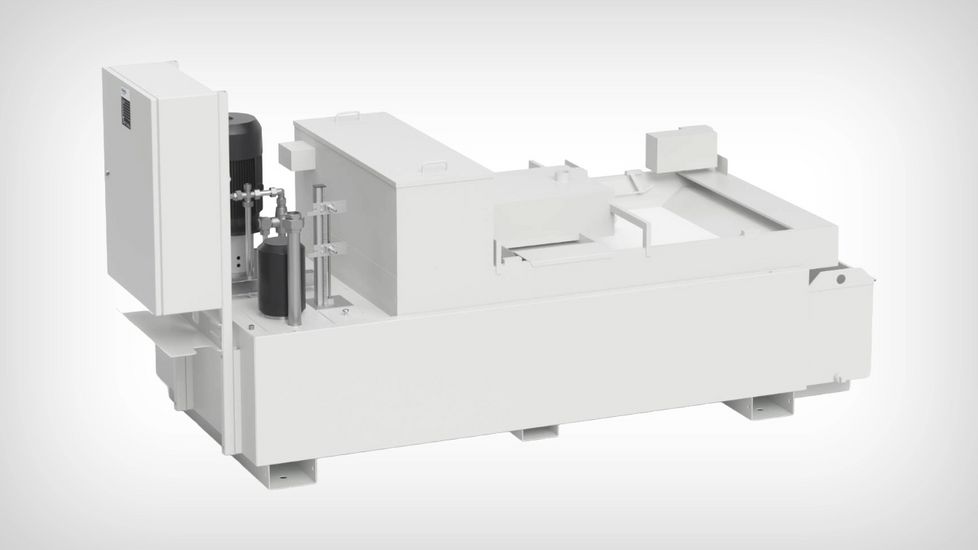

KNOLL Schwerkraftbandfilter PF sind Bandfilter zum Reinigen von Kühlschmierstoffen (KSS) spanabhebender Bearbeitungsverfahren.

Verwendung als eigenständige Reinigungseinheit an Werkzeugmaschinen oder in Kombination mit Späneförderern
In der Regel lokaler Einsatz (für eine Werkzeugmaschine)

Eigenschaften	Nutzen
Gutes Preis-/Leistungsverhältnis	Kurze Amortisationszeit
Wartungs- und verschleißarm	Geringe Betriebskosten
Einfacher Aufbau, leichter Zugang zu allen Bauteilen	Hohe Wartungsfreundlichkeit
Universell einsetzbar für unterschiedliche Bearbeitungsverfahren, Werkstoffe, Kühlschmierstoffe, Volumenströme und Reinheitsgrade	Einfache Auslegung und Planung

Beschreibung

Filterprozess

Schmutzflüssigkeit fließt über den Einlaufkasten in die Filtermulde
Das Filtervlies hält die Schmutzpartikel beim Durchströmen zurück
Die Schmutzpartikel bilden einen Filterkuchen, der auch kleinste Schmutzpartikel abscheidet
Die Reinflüssigkeit sammelt sich im Reintank

Regenerationsprozess

Der wachsende Filterkuchen erhöht den Strömungswiderstand
Das Flüssigkeitsniveau in der Filtermulde steigt an
Bei einem definierten Niveau schaltet der Bandantrieb ein (alternativ: zeitgesteuert)
Der Trägergurt transportiert ein Stück sauberes Filtervlies auf die Filterfläche
Das Niveau der Flüssigkeit nimmt wieder ab
Ein Schlammbehälter nimmt das verschmutzte Filtervlies auf

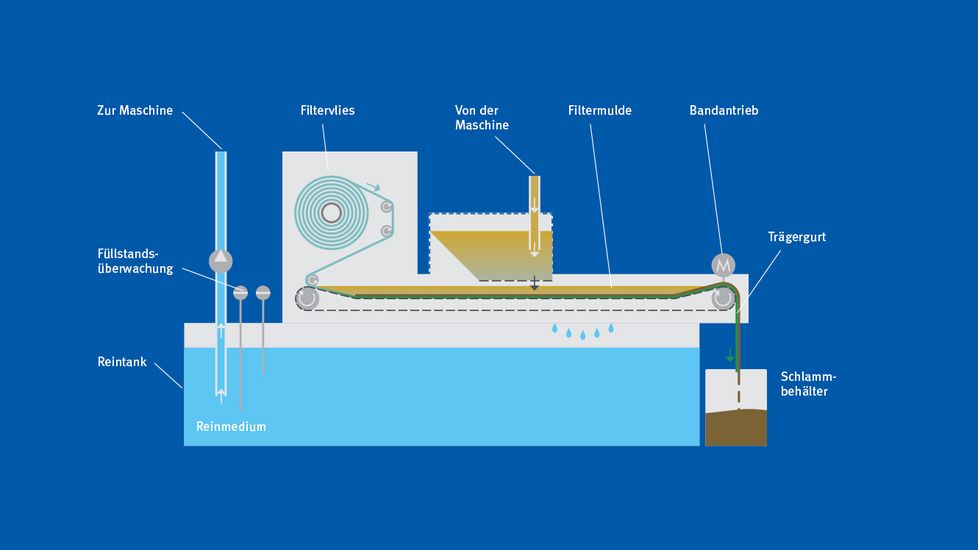

Schema

Downloads

Filteranlage

Schwerkraftbandfilter PF

Datenblatt

pdf (1 MB)
