Filtre rotatif sous vide VRF

Domaines d'application

Les filtres de rotation à vide VRF de KNOLL sont des filtres à rétrolavage destinés au nettoyage des lubrifiants réfrigérants dans les processus d’usinage par enlèvement de copeaux.

Utilisation en tant qu’unité de nettoyage autonome ou en combinaison avec des convoyeurs de copeaux
(p. ex. sur des centres d’usinage)
Utilisation locale (sur une machine-outil) ou centrale (pour plusieurs machines-outils) possible

Propriétés	Avantage
Conception compacte	Installation peu encombrante
Pas de consommables filtrants	Coûts d'exploitation bas
Bande à raclettes intégrée	Élimination sans problème des copeaux, même d’alliage léger
Utilisation universelle pour différents procédés d’usinage, matériaux, lubrifiants réfrigérants, débits et degrés de pureté	Dimensionnement et planification simples
Système modulaire	Installation spécifique en fonction des exigences du client Délai court de livraison Bonne disponibilité des pièces de rechange
Plug-and-play avec interfaces numériques universelles	Installation et mise en service rapides
Disponible en tant que système modulaire ou installation spéciale	Choix individuel avec impact sur le prix, le délai de livraison et la configuration

Description

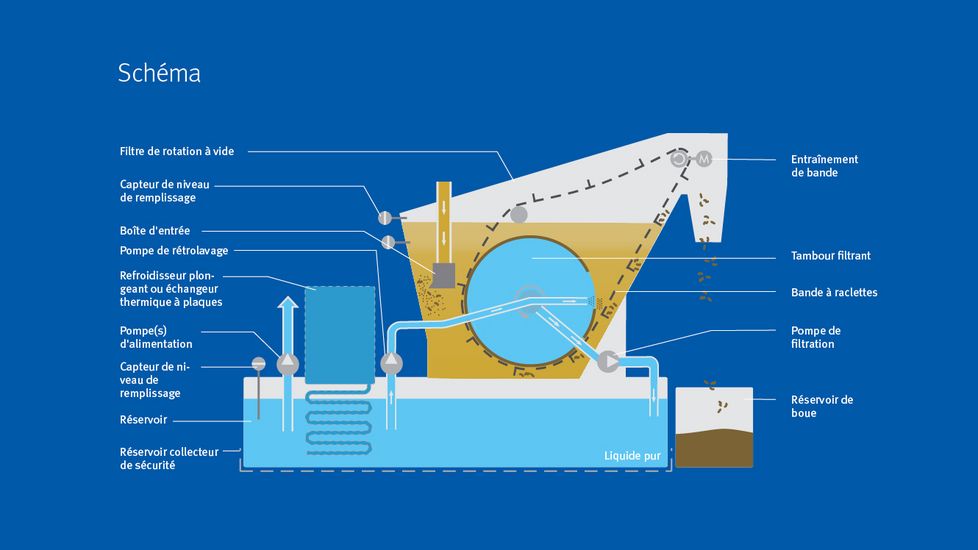

Processus de filtrage

Le liquide sale s'écoule à travers la boîte d'entrée dans le filtre.
La pompe de filtration aspire le liquide sale à l'intérieur du tambour filtrant.
Le tissu filtrant sur le tambour filtrant retient les particules d'impuretés lors du passage du liquide.
Les particules d'impuretés forment un gâteau de filtre qui procède même à la séparation des plus petites particules d'impuretés.
La pompe de filtration transporte le liquide nettoyé dans le réservoir.
Les pompes à basse et haute pression alimentent la machine-outil en lubrifiant réfrigérant nettoyé en fonction des besoins.

Processus de régénération

Le gâteau de filtre qui s'épaissit augmente la résistance à l'écoulement, la dépression augmente.
À une dépression définie, le tambour filtrant tourne et la pompe de rétrolavage détache le gâteau de filtre.
La bande à raclettes transporte hors du filtre, dans le réservoir de boue, la boue déposée.
