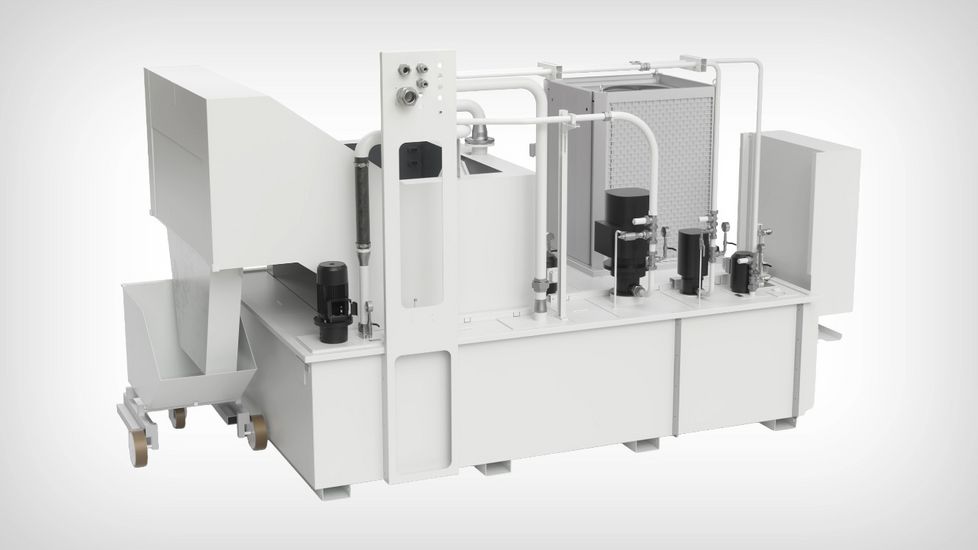

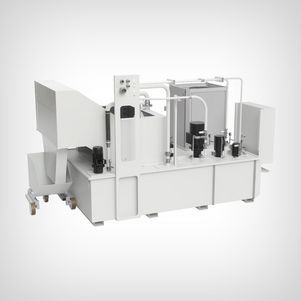

Filtre hydrostatique HL

Hydrostatfilter HL – KNOLL Maschinenbau GmbH

Domaines d'application

Le filtre hydrostatique HL est un filtre non tissé destiné à l'épuration de réfrigérants lubrifiants (KSS) dans les processus d'enlèvement de copeaux. Il est utilisé comme unité de nettoyage (par ex., pour la rectification) ou en complément de systèmes de transport de copeaux. L'association de la technologie du vide et de non-tissé filtrant réduit les coûts de fonctionnement grâce à la faible consommation de non-tissé et la réduction des pertes de réfrigérants lubrifiants.

Propriétés

  • Faible humidité résiduelle lors de l'évacuation du non-tissé et de la saleté, d'où une faible perte de réfrigérants lubrifiants et la diminution des coûts de mise au rebut
  • Faible consommation de non-tissé
  • Finesse de filtration élevée
  • Évacuation aisée de copeaux ainsi que de métal léger
  • Application universelle pour différents procédés d'usinage, matières premières et réfrigérants lubrifiants

Fonction

Le liquide sale s’écoule à travers la boîte d’entrée dans le filtre. Il traverse ensuite le non-tissé filtrant pour s’écouler dans le compartiment filtrant. De là, le fluide nettoyé regagne le réservoir côté filtré. La pompe à vide génère une dépression dans le compartiment filtrant. Du fait de la grande différence de pression à la surface du filtre, il se forme sur le non-tissé filtrant un gâteau filtrant épais (concentré), qui fait lui aussi office de milieu filtrant et élimine les plus petites particules de saleté. Le gâteau filtrant qui se forme provoque une diminution du débit volumique à travers la surface de filtrage, le niveau du liquide sale augmente. Quand un niveau défini est atteint, l’entraînement de la bande s’enclenche et entraîne la courroie de support avec le non-tissé filtrant un peu plus loin. Un non-tissé filtrant propre arrive ainsi sur la surface filtrante, le débit volumique augmente et le niveau du liquide sale baisse de nouveau. Après l’évacuation du liquide sale, le non-tissé filtrant passe par le circuit de séchage. Le flux d’air prélève une grande partie de l’humidité contenue dans le non-tissé et les impuretés, avant que ceux-ci n’arrivent dans le réservoir de boue. En option, il existe un racleur qui élimine la majeure partie des impuretés dans le réservoir de boue avec une unité d’enroulement pour le non-tissé usagé.
