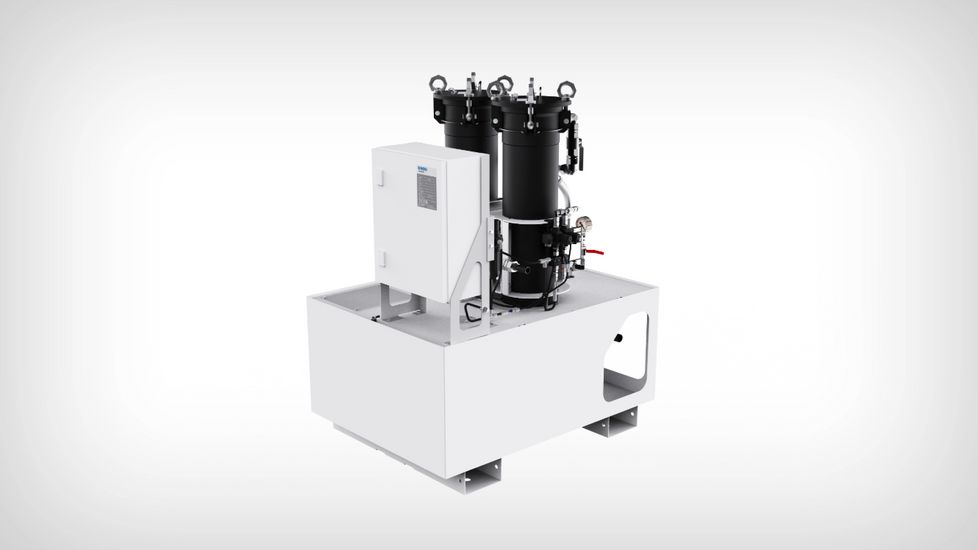

Filtre de traitement de bain ByPass

Application

Les filtres de traitement de bain ByPass de KNOLL sont des installations de filtration destinées à améliorer la qualité des lubrifiants réfrigérants. Ils servent à éliminer dans un circuit de dérivation les particules ultrafines et les substances étrangères présentes dans l’installation principale de filtration.

Domaines d’utilisation possibles :

  • Installations individuelles ou centralisées avec filtres à rétrolavage
  • Usinage de fonte ou de carbure
  • Usinage de silicium, de céramique ou de graphite
  • Applications de rectification
  • Recirculation pendant le week-end

Propriétés

Avantages

Installation compacte et mobile

Adaptation indépendante du processus et du site

Commande autonome

Fonctionnement indépendant de l’installation, même le week-end

Aucun échange de signaux avec l’installation existante nécessaire

Ensembles standardisés et éprouvés

Disponibilité rapide et sécurité élevée des processus

Différents principes de filtration

Utilisation universelle

Filtration de particules ultrafines

Allongement de la durée de vie du lubrifiant réfrigérant et prévention d’une concentration excessive d’impuretés

Principes de filtration faciles d’utilisation

Faibles coûts de maintenance

Beschreibung

ByPass-U

  1. La pompe de relevage refoule le lubrifiant réfrigérant contaminé dans le pot à filtre.
  2. Le liquide s’écoule à travers l’élément filtrant qui retient les impuretés.
  3. Le lubrifiant réfrigérant nettoyé retourne dans l’installation principale de filtration.

ByPass-K

  1. La pompe de relevage refoule le lubrifiant réfrigérant contaminé dans le boîtier d’arrivée du filtre.
  2. Le non-tissé filtrant retient les impuretés lors du passage du liquide.
  3. La pompe de retour refoule le lubrifiant réfrigérant nettoyé du réservoir tampon vers l’installation principale de filtration.

ByPass-Z

  1. La pompe de relevage refoule le lubrifiant réfrigérant contaminé dans le tambour de la centrifugeuse.
  2. Sous l’effet des forces centrifuges, les impuretés se déposent sur les parois du tambour.
  3. Le lubrifiant réfrigérant nettoyé est acheminé par un tuyau d’évacuation dans le récipient collecteur.
  4. La pompe de relevage renvoie le KSS épuré dans le système de filtration principal via une vanne d'inversion.
