Produits - Systèmes autonomes - Installations à haute pression - Installations à haute pression LubiCool®-L

Domaines d'application

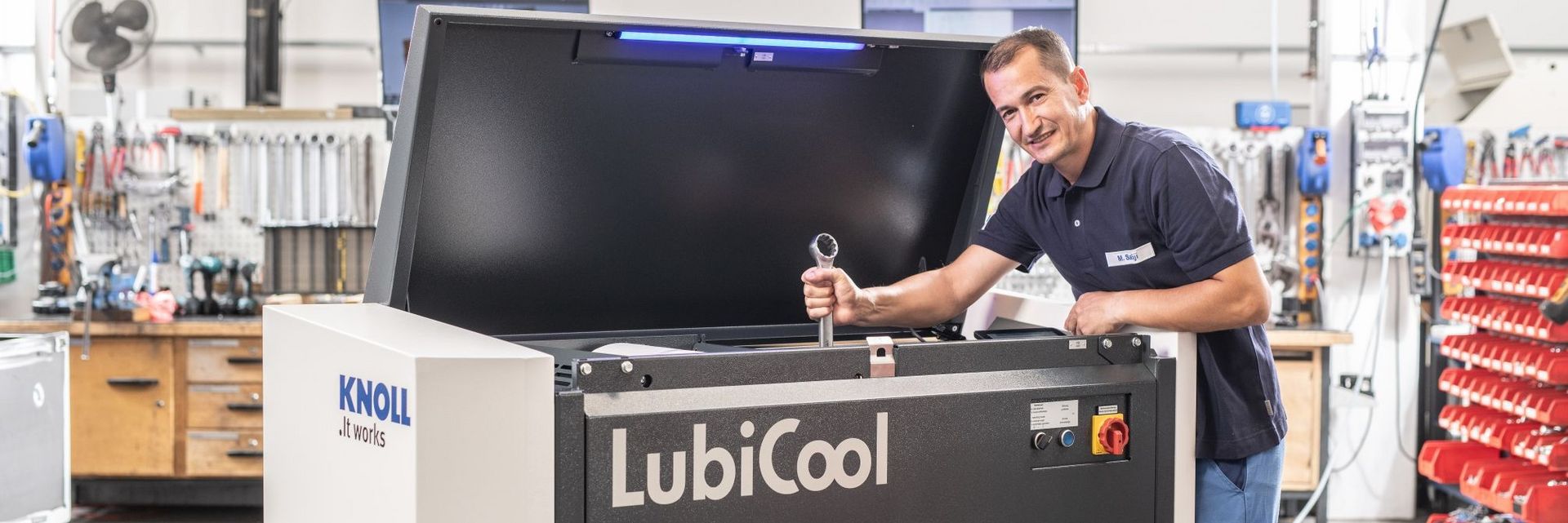

L’installation haute pression LubiCool®-L de KNOLL est une unité haute pression compacte pour machines-outils travaillant par enlèvement de copeaux, notamment des centres d’usinage de petite et moyenne taille ainsi que des tours. L’installation sert à la purification du lubrifiant réfrigérant ainsi qu’à l’alimentation sous haute et basse pression de la machine.

Elle est notamment appropriée

pour des processus d’usinage exigeants
pour l’usinage de matériaux réfractaires (p. ex. aciers fortement alliés, titane, cuivre, bronze)
pour des applications haute pression avec un volume de lubrifiant réfrigérant plus important
pour des besoins de rinçage supplémentaires
pour l’équipement initial et le post-équipement

Propriétés	Avantages
Compact et modulaire	• Installation peu encombrante • Confi guration flexible et répondant aux exigences
Plug-and-Play	• Installation rapide • Possibilité de post-équipement simple
Haute pression jusqu'à 80 bars avec pompe de rinçage en option	• Copeaux courts • Temps d’usinage raccourcis grâce aux vitesses de coupe plus élevées • Durée de vie accrue des outils • Performance de rinçage élevée
Filtration efficace grâce au filtre à bande	• Concentration de particules fines réduite • Durée de vie élevée des composants et du lubrifiant réfrigérant
Pompe à vis résistante à l’usure	Longue durée de vie et fiabilité élevée du processus
Régulation de la pompe asservie aux besoins	• Réduction des coûts d’électricité • Génération réduite de chaleur • Durée de vie plus longue
Rapport qualité/prix attractif	Amortissement rapide

Description

La pompe de transfert ou la pompe de levage du convoyeur de copeaux refoule le lubrifiant réfrigérant usagé de la machine-outil au filtre compact.
Le filtre compact sépare les copeaux et les substances étrangères du lubrifiant réfrigérant qui, une fois propre, s’écoule dans le réservoir côté filtré.
Le non-tissé filtrant encrassé arrive dans le réservoir de boue.
La pompe haute pression alimente la machine-outil par des sorties commutables en fonction des besoins en lubrifiant réfrigérant purifié.
La pompe de rinçage optionnelle peut commander différents processus de rinçage par jusqu’à quatre sorties commutables.
La commande SmartConnect assure le contrôle, la surveillance et la visualisation des paramètres de l’installation.

Schéma

Téléchargements

Installations à haute pression

Installations à haute pression LubiCool®-L

Fiche technique

pdf (795 Ko)
