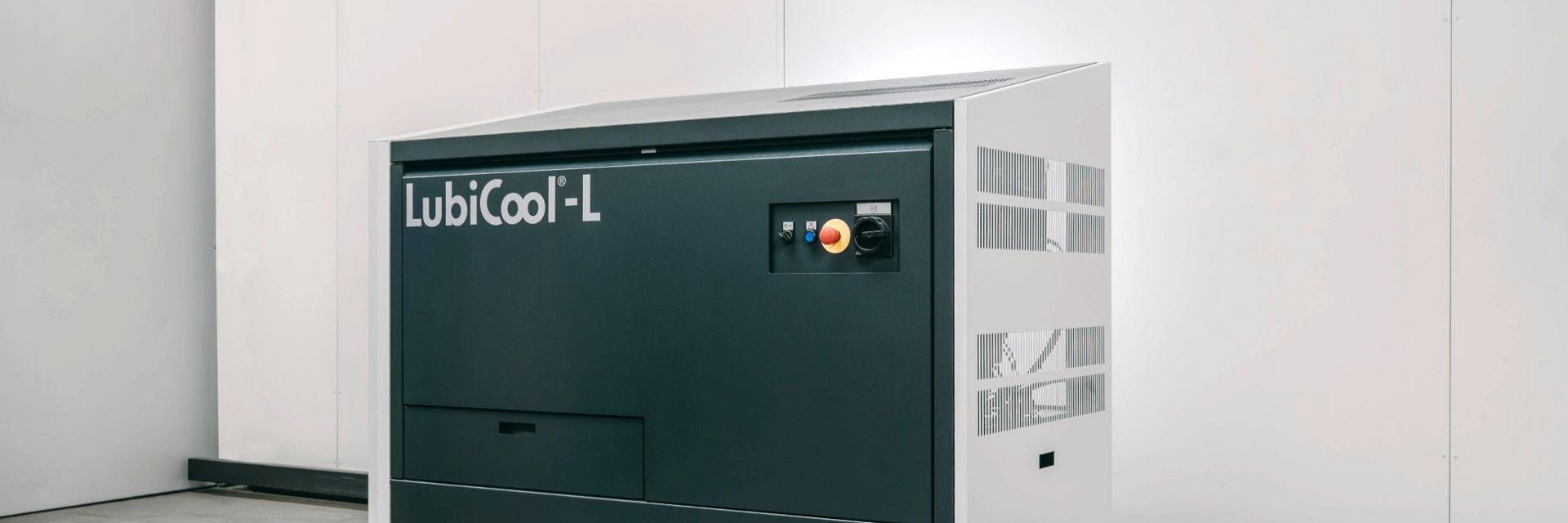

Hochdruckanlage LubiCool®-L

Einsatzbereiche

Die KNOLL Hochdruckanlage LubiCool®-L ist eine kompakte Hochdruckeinheit für spanabhebende Werkzeugmaschinen, insbesondere für kleine und mittlere Bearbeitungszentren sowie Drehmaschinen. Die Anlage dient zur Reinigung des KSS und zur Versorgung der Maschine mit Hoch- und Niederdruck.

Sie ist unter anderem geeignet

  • Für anspruchsvolle Bearbeitungsprozesse
  • Für Bearbeitungen mit schwierigen Materialien (z.B. hochlegierte Stähle, Titan, Kupfer, Bronze)
  • Für Hochdruckanforderungen mit erhöhtem Kühlmittelvolumen
  • Für zusätzliche Spülanforderungen
  • Zur Erstausrüstung und Nachrüstung

Eigenschaften

Nutzen

Kompakt und modular

• Platzsparende und flexible Aufstellung
• Flexible und anforderungsgerechte Konfiguration

Plug-and-Play

• Schnelle Installation
• Einfache Nachrüstbarkeit

Hochdruck bis 80 bar mit optionaler
Spülpumpe

• Kurzbrechende Späne
• Verkürzte Bearbeitungszeiten durch höhere Schnittgeschwindigkeiten
• Erhöhte Standzeit der Werkzeuge
• Hohe Spülleistung

Effektive Filtration durch Bandfilter

• Reduzierte Aufkonzentration von Feinstpartikeln
• Hohe Standzeit der Komponenten und des Kühlschmierstoffs (KSS)

Verschleißfeste Schraubenspindelpumpe

Hohe Standzeit und Prozesssicherheit

Bedarfsgesteuerte Pumpenregelung

• Geringere Stromkosten
• Geringere Wärmeentwicklung
• Längere Lebensdauer

Attraktives Preis-/Leistungsverhältnis

Kurze Amortisationszeit

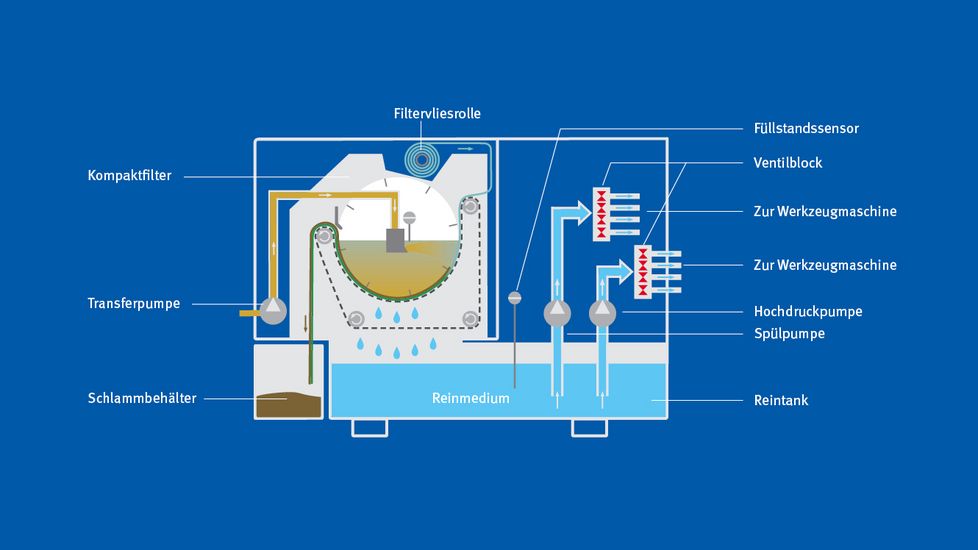

Beschreibung

  1. Die Transferpumpe fördert den verschmutzten KSS aus der Werkzeugmaschine in den Kompaktfilter.
  2. Der Kompaktfilter trennt Späne und Fremdstoffe vom KSS, welcher gereinigt in den Reintank fließt.
  3. Das verschmutzte Filtervlies gelangt in den Schlammbehälter.
  4. Die Hochdruckpumpen versorgen die Werkzeugmaschine über schaltbare Ausgänge bedarfsgerecht mit gereinigtem KSS.
  5. Die optionale Spülpumpe kann über bis zu zwei schaltbare Ausgänge unterschiedliche Spülprozesse bedienen.
  6. Die Steuerung SmartConnect übernimmt Steuerung, Überwachung und Visualisierung der Anlagenparameter.

Schema
