Convoyeur à bande racleuse SR

Förderanlage Kratzbandförderer SR - KNOLL Maschinenbau GmbH

Applications

Les convoyeurs à bande racleuse SR de KNOLL sont des installations destinées à collecter et séparer les copeaux et les lubrifiants réfrigérants de plusieurs machines-outils. Il est possible d’intégrer en outre un processus de filtration pour un retraitement encore plus efficace du lubrifiant réfrigérant.

Installation en tant qu’unité centrale pour des groupes de machines et des secteurs complets de production
Pour copeaux courts et boues de rectification
Convient à l’usinage sous arrosage

Caractéristiques	Avantages
Accouplement à glissement de sécurité	Protection efficace contre les surcharges
Modèle résistant à l'usure	Longue durée de vie
Design robuste	Capacité de charge élevée
Conception spécifique au client	Meilleure couverture possible des exigences

Description

Fonctions principales

Réception des copeaux et du mélange lubrifiant réfrigérant
Séparation des copeaux et du lubrifiant réfrigérant par sédimentation
Transport des copeaux sur le fond du réservoir vers le point de déversement
Tampon du lubrifiant réfrigérant
Transport du lubrifiant réfrigérant vers les filtres
Transport du lubrifiant réfrigérant vers les machines

Bande racleuse sans fin

2 brins de chaîne à rouleaux reliés à des barres à racloirs
Circulation forcée de chaîne
Serrage par le réglage simple du bloc d'entraînement

Combinaisons possibles
Si vous avez d'autres exigences, nous combinons les convoyeurs sur demande avec

Installations de traitement ultérieur des copeaux et boues (séchoirs, presses, concentrateurs)
Installations de transport des copeaux dans un conteneur

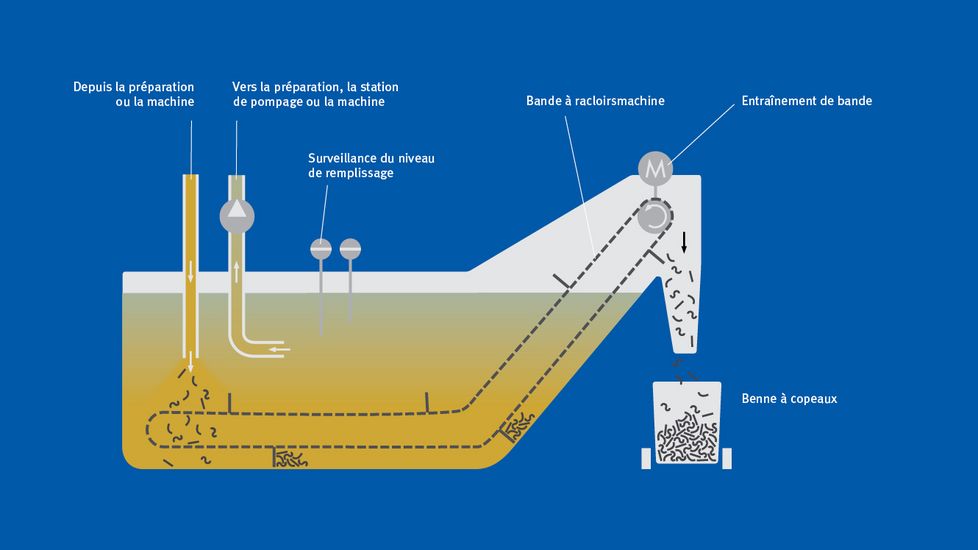

Schéma

Téléchargements

Convoyeur

Convoyeur à bande racleuse SR

Fiche technique

Fiche technique

pdf (708 Ko)
