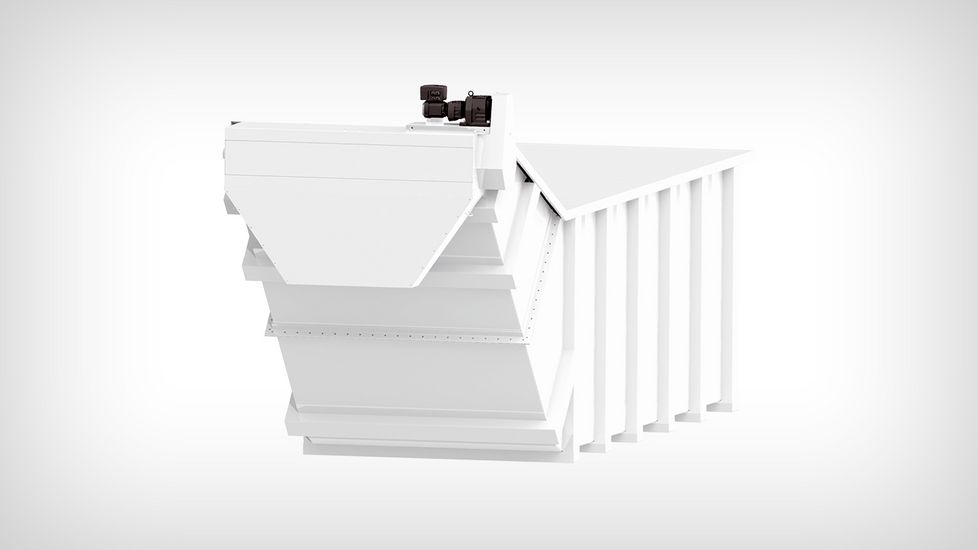

Trasportatore a pale raschianti SR

Förderanlage Kratzbandförderer SR - KNOLL Maschinenbau GmbH

Impiego

Trasportatori a pale raschianti SR di KNOLL sono impianti per la raccolta e separazione di trucioli e lubrorefrigeranti (KSS) di più macchine utensili. Per una depurazione ancora più ottima del KSS è possibile integrare un processo filtrante aggiuntivo.

Installazione come impianto centralizzato per gruppi di macchine e settori di produzione completi
Idonei per trucioli corti e fanghi di rettifica
Idonei per la lavorazione in umido

Caratteristiche	Vantaggio
Giunto di sicurezza a frizione	Protezione efficiente da sovraccarico
Esecuzione resistente all'usura	Lunga durata
Costruzione robusta	Elevata resistenza
Costruzione individuale per il cliente	Ottimo adempimento delle esigenze

Descrizione

Funzioni principali

Raccolta della miscela di trucioli e KSS
Separazione di trucioli e KSS tramite sedimentazione
Trasporto dei trucioli sul fondo del contenitore fino al luogo di deposito
Buffer per KSS
Trasporto del KSS ai filtri
Trasporto del KSS alle macchine

Nastro continuo a raschiamento

2 linee a catene a rulli collegate con le barre a raschiamento
Circolazione forzata della catena
Serraggio tramite la semplice regolazione del blocco ai azionamento

Possibilità di abbinamento
Per ulteriori richieste siamo disposti a combinare il trasportatore con

Impianti di trattamento per trucioli e fanghi (essiccatore, presse, concentratori)
Impianti per il trasporto dei trucioli in contenitori

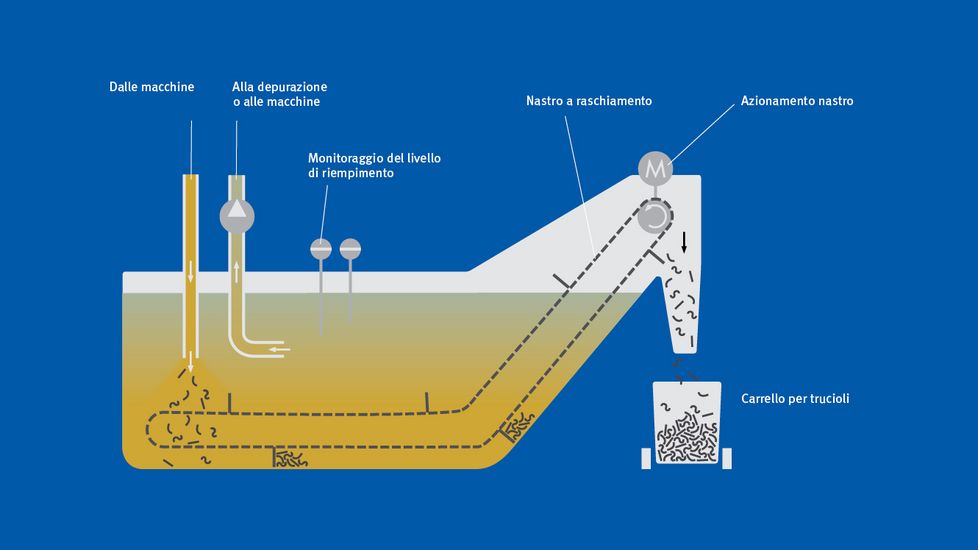

Schema

Trasferimenti di dati

Impianti di trasporto

Trasportatore a pale raschianti SR

Foglio dati

Foglio dati

pdf (708 KB)
