Einsatzbereiche

Die KNOLL Hochdruckanlage LubiCool®-XS ist eine mobile Hochdruckeinheit für spanabhebende Werkzeugmaschinen, insbesondere Langdrehautomaten in der Mikrozerspanung. Die Anlage dient zur Reinigung des KSS und zur Versorgung der Maschine mit Hochdruck.

Sie ist unter anderem geeignet
• für anspruchsvolle Bearbeitungsprozesse
• für Bearbeitungen mit schwierigen Materialien (z.B. hochlegierte Stähle, Titan, Kupfer, bleifreie Werkstoffe)
• bei besonders beengten Aufstellsituationen und Platzverhältnissen
• zur Erstausrüstung und Nachrüstung

Eigenschaften	Nutzen
Kompakt und fahrbar	• Platzsparende und flexible Aufstellung unter gängigen Stangenlademagazinen möglich
Plug-and-Play	• Schnelle Installation • Einfache Nachrüstbarkeit
Hochdruck bis 70 bar	• Kurzbrechende Späne • Verkürzte Bearbeitungszeiten durch höhere Schnittgeschwindigkeiten • Erhöhte Standzeit der Werkzeuge
Effektive Filtration mit Filterelement	• Hohe Standzeit der Komponenten und des Kühlschmierstoffs (KSS) • Lange Standzeit des Filterelements • Geringer Aufwand beim Wechsel des Filterelements • Abschließbares Filterelement
Verschleißfeste Schraubenspindelpumpe	• Hohe Standzeit und Prozesssicherheit • Geringe Geräuschentwicklung • Geringe Pulsation
Attraktives Preis-/Leistungsverhältnis	• Kurze Amortisationszeit

Beschreibung

Die Transferpumpe fördert den verschmutzten KSS aus der Werkzeugmaschine in das Filterelement.
Das Filterelement trennt kleinste Späne, feine Partikel und Fremdstoffe vom KSS.
Das gereinigte KSS strömt in die Filterkammer.
Die Hochdruckpumpe versorgt über schaltbare Ausgänge die Werkzeugmaschine mit gereinigtem KSS.
Über eine LED-Statusleuchte ist die Überwachung der Betriebszustände der Hochdruckanlage möglich.

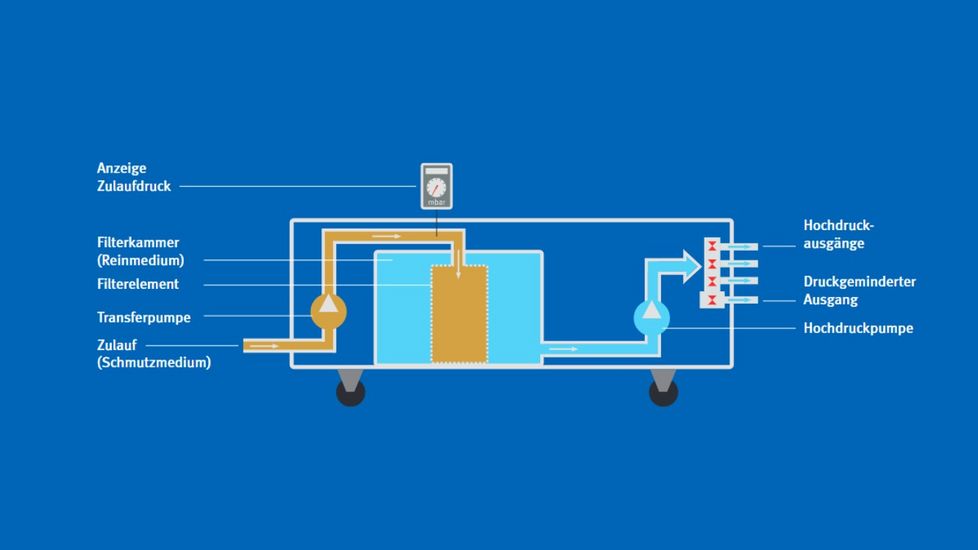

Schema

Downloads

Hochdruckanlagen

Hochdruckanlage LubiCool®-XS

Datenblatt

pdf (775 KB)
